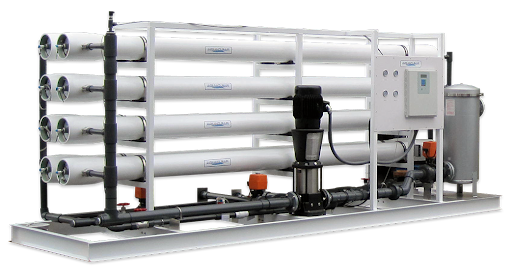

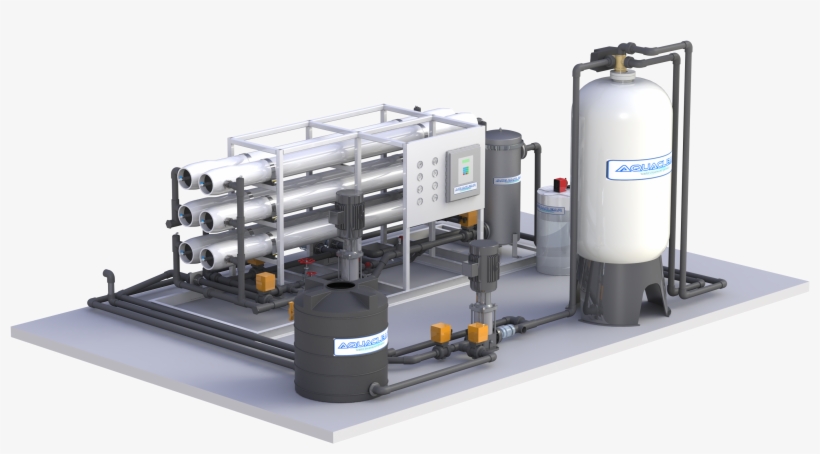

دستگاه های تصفیه آب صنعتی

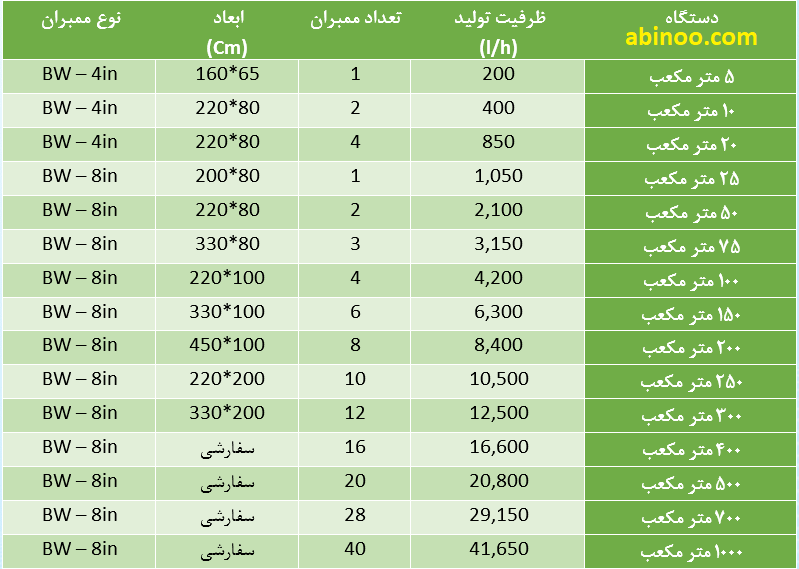

آب ورودی (Feed) به دو جریان آب تصفیه شده (Permeate) و پساب غلیظ (Concentrate) تبدیل می شود . فیلتر ممبران باعث حذف املاح محلول از جمله پتاسیم ، سدیم ، کلسیم ، کربنات ، نیترات ، کلراید و… می شود. در فرایند عبور آب ورودی از ممبران مواد معدنی و به طور کلی تمام ناخالصی های محلول در آب بزرگتر از 0/0001 میکرون با حد تراکم 99/9 درصد از آب جدا و به عبارت دیگر سختی و سنگینی آب پایین آورده می شود. به طور کلی می توان گفت که میزان تولید آب شیرین در ممبران های 4 اینچ حدوده 5000 لیتر و در ممبران های 8 اینچ 25000 لیتر در شبانه روز می باشد.

بخش های تشکیل دهنده تصفیه آب صنعتی

دستگاه آب شیرین کن از اجزای مختلفی تشکیل شده است که در زیر به اختصار در مورد هر یک از مراحل تصفیه آب صنعتی توضیح می دهیم :

پیش تصفیه: اولین مرحله در تصفیه صنعتی آب، مرحله پیش تصفیه می باشد. اساس این مرحله فیلتراسیون آب می باشد. پیش تصفیه آب در آب شیرین کن صنعتی شامل فیلتر شنی، فیلتر کربنی و فیلتر میکرونی می باشد.

فيلتر شني تحت فشار: يك فيلتر چند منظوره است كه ذرات معلق تا 50 ميكرون را حذف مي كند. به منظور حذف ذرات معلق آب و کدورت آب از فیلتر شنی که داخل آن از سیلیس دانه بندی پر شده است استفاده می شود. با توجه به اندازه ذراتی که قرار است حذف شود ضخامت و دانه بندی بستر سیلیس مشخص می گردد. اختلاف دانسيته بين لايه هاي مختلف شن باعث مي شود كه بعد از backwash لايه هاي مختلف از هم جدا شوند.

فیلر کربنی: فیلتر دیگری است که جهت حذف بو ، مزه، كلر آزاد موجود در آب و … بكار مي رود.

فیلتر میکرونی: به منظور حذف هر چه بهتر کدورت و حذف ذرات به قطر 5 میكرون استفاده می گردد. مواد کلوییدی تا قطر 5 میكرون که از فیلترهای شنی عبور کرده اند در این قسمت از آب گرفته خواهند شد و SDI آب به کمتر از 3 خواهدرسید. به این ترتیب آب آماده ورود به ممبران ها می باشد.

پمپ فشار قوی: آب پس از عبور از مرحله پیش تصفیه وارد بخش اصلی سیستم تصفیه RO می گردد . آب در این مرحله با عبور از ممبران های غشایی ، املاح و آلاینده های خود را از دست می دهد .آب برای گذر از سطح غشاءهای نیمه تراوا (ممبران ها) باید دارای فشار مناسب باشد. هر چه شوری آب بالاتر باشد فشار کار سیستم بالاتر خواهد رفت. فشار مورد نیاز توسط پمپ طبقاتی یا پمپ فشار قوی تامین می شود.

غشای نیمه تراوا (ممبران): تصفیه نهایی آب و حذف یون‌ها با روش اسمز معکوس انجام می شود. اساس روش اسمز معکوس ایجاد فشار بالاتر از فشار اسمزی توسط پمپ ها و حرکت معکوس آب از درون فیلترهای نیمه‌تراوای اسمز معکوس از فشار اسمزی بالاتر به فشار اسمزی پایین‌تر می باشد.

انتخاب فیلتر های با طراحی و چیدمان مناسب سبب افزایش بازدهی دستگاه آب اسمز معکوس صنعتی ، افزایش بازیابی آب، و کاهش پساب می شود. غشاها با استفاده از پدیده اسمز معكوس 99.5 درصد املاح محلول آب را حذف می نمایند. همچنین کلیه میكرو اورگانیزم ها، مواد معلق و کدورت در این بخش حذف خواهد شد.

محفظه تحت فشار: پرشل وسل با فشار کاری بالا به منظور قرار گیری ممبران طراحی و اجرا می گردد .

سیستم CIP: دستگاه دارای سیستم اتوفلاش می باشد بطوری که مخزن CIP زمان کارکرد دستگاه با آب تصفیه شده پر و هنگام خاموش شدن دستگاه آب با TDS پایین وارد ممبران شده و جایگزین آب خام در ممبران شده و از گرفتگی رسوب جلوگیری می کند.

ابزار دقیق: به منظور کنترل و مانیتورینگ فرآیند، بكارگیری ابزار دقیق مناسب و به تعداد کافی ضروری است. ابزار دقیق شامل فشارسنج، جریان سنج، کنترل کننده فشار بالا و پایین (سوپیچ فشار بالا و پایین) می باشد .

تابلو برق: جهت کنترل اتوماتیک دستگاه ، یک تابلو برق مرکزی با کلیه ورودی و خروجی های مورد نیاز در نظر گرفته می شود . کلیه قطعات تابلو برق اعم از بی متال ، کنتاکتور و رله تایمر های از برندهای اروپایی و برندهای معتبر داخلی تهیه می گردد.

سیستم تزریق آنتی اسکالانت: مواد شيميايي ضد رسوب براي جلوگيري از گرفتگي و ايجاد رسوب روي ممبران ها استفاده مي شوند. مقدار آنتي اسكالانت تزريق شده درآب خام ورودي بين 3-5 ppm مي باشد. اين كار باعث افزايش طول عمر ممبران ها مي شود.

لوله و اتصالات: همه اتصالات و لوله ها فشار بالا ، از جنس استنلس استیل 304 و تمامی اتصالات و لوله ها فشار پایین ، از جنس UPVC می باشد .

ساختار شاسی: شاسي از جنس استیل 304 یا کربن استیل ST37 با پوشش اپوکسی مي باشد. Controlpanel نيز روي شاسی نصب شده است .
